自粘式止水带

发布者：admin 时间：2020-6-1 11:24:15 点击：次【字体：大中小】

一、产品简介

止水带是安装在施工缝、沉降缝、变形缝之间，起到止水防漏的作用。按照材料不同，止水带一般分为：橡胶止水带、塑料止水带、钢边止水带和钢板止水带。

二、产品特性

1、具有一定的机械强度和较大的伸长率

2、具有良好的化学稳定性，对酸碱和盐类水溶液具有良好的耐腐蚀性

3、抗撕裂能力、应变能力强、有良好的弹性恢复力、止水效果好

4、搭接处直接粘结，比热焊接方式省时、省力，并能避免焊接不牢导致止水失效的弊端

5、耐候型、耐老化、产品性能稳定，使用寿命长

三、普通止水带和自粘式止水带的比较

普通止水带

自粘式止水带优势

止水带脱落，且无法更换维修

成因：工艺难度大，施工因素成为影响止水带质量的主要原因，施工完成后不能更换维修。

简化工艺

优势：自粘式止水带上带有一层自粘层，可与混凝土直接粘接固定，且接头处直接采用粘结处理，简化了现有的施工工艺。

四、结构型式

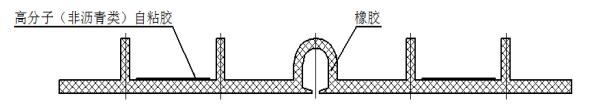

图1 变形缝用中埋式自粘橡胶止水带结构示意图

图2 变形缝用中埋式自粘钢边橡胶止水带结构示意图

图3 变形缝用背贴式自粘橡胶止水带结构示意图

图4 施工缝用中埋式自粘橡胶止水带结构示意图

图5 施工缝用中埋式自粘钢边橡胶止水带结构示意图

图6 施工缝用中埋式自粘钢板止水带结构示意图

图7 施工缝用背贴式自粘塑料止水带结构示意图

图8 施工缝用背贴式自粘橡胶止水带结构示意图

五、性能指标

表1 橡胶和钢边橡胶止水带物理力学性能

序号	项目				要求
					B型	S型
1	硬度（邵尔A）度				60±5	60±5
2	拉伸强度MPa				≥15	≥12
3	扯断伸长率				≥450%	≥450%
4	压缩永久变形	70℃×24h，25%			≤30%	≤30%
		23℃×168h，25%			≤20%	≤20%
5	撕裂强度kN/m				≥30	≥30
6	脆性温度℃				≤-45	≤-45
7	热空气老化（70℃×168h）		邵氏硬度度		≤6	≤6
			拉伸强度MPa		≥12	≥10
			扯断伸长率		≥400%	≥400%
8	耐碱性（饱和Ca（OH）₂溶液，23℃×168h）		邵氏硬度度		≤6	≤6
			拉伸强度MPa		≥12	≥10
			扯断伸长率		≥400%	≥400%
9	臭氧老化[50×10^-8，20%，（40±2）℃×48h]				无龟裂	无龟裂
10^a	橡胶与金属粘合				橡胶破坏
11	含胶量				≥35%
12^b	与后浇混凝土（或水泥砂浆）剥离强度N/mm			无处理	≥3.0
				水泥粉污染表面	≥2.0
				泥沙污染表面	≥2.0
				热老化	≥2.0
				浸水后	≥2.0
13^c	与后浇混凝土（或水泥砂浆）剪切强度N/mm			无处理	≥10.0
				水泥粉污染表面	≥7.5
				泥沙污染表面	≥7.5
				热老化	≥7.5
				浸水后	≥7.5
14^d	防窜水性（0.6MPa）			无处理	不窜水
				水泥粉污染表面	不窜水
				泥沙污染表面	不窜水
				热老化	不窜水
				浸水后	不窜水
15^e	锚固性能				橡胶破坏或拉力值达到2.5kN未拔出
a 仅钢边橡胶类止水带要求。 b 仅自粘橡胶止水带要求。 c 仅自粘钢边橡胶止水带要求。 d 仅自粘橡胶止水带和自粘钢边橡胶止水带要求。 e 仅中埋式自粘橡胶止水带要求。

表2 塑料类止水带物理力学性能

表3 钢板类止水带物理力学性能

六、应用范围

混凝土浇筑时设置的施工缝、变形缝；地下设施、隧道涵洞、输水槽等
